中國國家統計局日前的統計結果顯示，2004年1季度，中國的空調、電冰箱、電熱水器等家電產量呈現同比30.9－38.2%的增長。數碼相機、筆記本電腦、汽車等的產量也分別迎來92.8%、6?.7%和36.9%的增長。這些應用到蜂鳴器的消費領域產量的高速增長，使得國內的蜂鳴器供應商紛紛看好其發展前景。

蜂鳴器的構造和原理

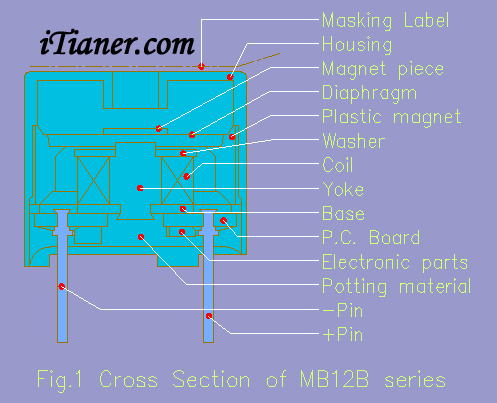

有源的電磁式蜂鳴器（圖1 ）包含線圈是會以這種方式產生的L1驅動，和L2為反饋的目的（如顯示在圖2 ）。當電流流經線圈L1和膈肌開始震動，線圈的L2檢測其振動，提供反饋的基礎上的晶體管，使振蕩成為同步與振動膜片。
電磁式蜂鳴器規格：
Rated Voltage 電磁式蜂鳴器以1/2方波(V o-p)驅動。
Operating Voltage 可正常工作的適用電壓范圍,但不保證低

蜂鳴器工作原理原理

蜂鳴器(Buzzer)是一類常見的電聲器件，具有結構簡單、緊湊、體積小、重量輕、成本低等優點，發聲范圍一般有數百Hz到十幾kHz，廣泛應用于各種電子設備當中(空調、洗衣機、電腦等內部都有蜂鳴器)。蜂鳴器在電路中電路圖形符號用字母“H”或“HA”(舊標準用“FM”、“LB”、“JD”等)表示。


下面我們介紹常用的兩類蜂鳴器:有源蜂鳴器和無源蜂鳴器。

從驅動方式分類，有源驅

蜂鳴器的常用驅動信號為正向方波信號，而且占空比為50%，

因?yàn)榉澍Q器的頻帶比較窄，所以一般蜂鳴器建議單點發聲，多點使用的話提前跟我們確認，每只蜂鳴器有特定的使用條件，請參照產品規范上面的條件，我們的蜂鳴器嚴格按照規范檢驗，超出規范范圍外的條件將不受控，為了工作效率，現在很多客戶使用蜂鳴器通常為波峰焊或者回流焊，針對插針式產品的波峰焊條件和針對貼片產品的回流焊條件，每只蜂鳴器能承受的焊接條件不同。

發聲器件揚聲器BMS3650LLF電磁式蜂鳴器BMT1612H14LF壓電式蜂鳴器BPT2910H7.5LF電壓波形雙向正弦波單向方波雙向方波電流消耗大（100mA左右）中（小于等于40mA）小（小于等于5mA）原理電磁感應（電流越大聲壓越高）電磁感應（電流越大聲壓越高）壓電效應（電壓越大聲壓越高）電阻?。ü潭ㄗ柚?，約50Ω）中（固定阻值，約120Ω）大（諧振阻值，200~300Ω）頻寬寬（可多點使用）窄（不建議多點使用）窄（單點使用）聲壓小大中電磁干擾有有無

電磁式蜂鳴器由振蕩器、電磁線圈、磁鐵、振動膜片及外殼等組成，接通電源后，振蕩器產生的音頻信號電流通過電磁線圈，使電磁線圈產生磁場，振動膜片在電磁線圈和磁鐵的相互作用下，周期性地振動發聲。


電磁式蜂鳴器廣泛應用于計算機、打印機、復印機、報警器、電子玩具、汽車電子設備、電話機、定時器等電子產品中作發聲器件。

壓電式蜂鳴器，用的是壓電材料，即當受到外力導致壓電材料發生形變時壓電材料會產生電荷。同樣，當通電時壓電材料會發生形變。


電磁式蜂鳴器，主要是利用通電導體會產生磁場的特性，用一個固定的永久磁鐵與通電導體產生磁力推動固定在線圈上的鼓膜。


由于2種蜂鳴器發音原理不同，壓電式結構簡單耐用但音調單一音色差，適用于報警器等設備。而電磁式由于音色好，所以多用于語音、音樂等設備。
